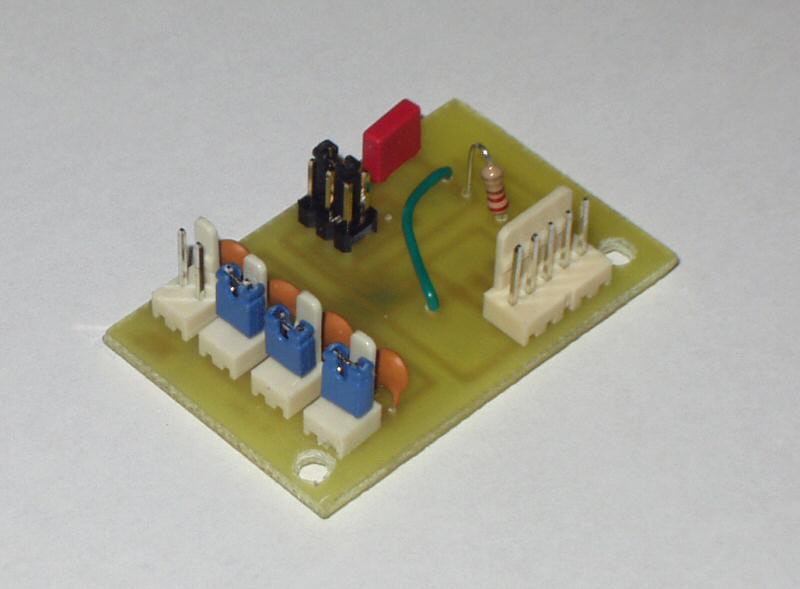

Das selbe von oben. Vorne links sind die Anschlüsse für die externen Temperaturfühler, rechts der Anschluß für den SM-Bus. Der schwarze Jumperblock in der Mitte ist zur Adressierung. So lange man nur ein solches Modul an das Mainboard anschließt ist das zwar nicht nötig, aber (Überraschung!) man kann diese Module auch kaskadieren! Dann muß man aber für eine eindeutige Adressierung sorgen. Einen Kurzschluß an einem Sensor-Anschluß wertet der Chip als 0°C, einen offenen Stromkreis als 127°C. Daher habe ich um während des Funktionstest verwirrende Anzeigen zu vermeiden alle unbenutzten Anschlüsse mit Jumpern kurzgeschlossen.
